HL, KDD se studenou regenerací
Různé průmyslové aplikace, jako například chemický, farmaceutický průmysl a zařízení laboratoří požadují vysoce kvalitní stlačený vzduch. Adsorpční sušičky vysušují stlačený vzduch standardně tlakový rosný bod (TRB) -40°C. Vlhkost ze stlačeného vzduchu je zachycena adsorpčním činidlem (sušidlem), Po nasycení vlhkostí přechází sušidlo do fáze regenerace, kdy je vlhkost ze sušidla odstraněna. U sušiček se studenou regenerací se k tomu používá malá část vysušeného stlačeného vzduchu, který proudí během regenerační fáze sušidlem v opačném směru a odebírá mu vlhkost. Životnost a účinnost sušičky závisí na množství nečistot ve vstupujícím stlačeném vzduchu, obzvláště zbytků oleje, které sušidlo zanášejí a tím snižují jeho adsorpční schopnost. Je proto důrazně doporučeno použít před sušičkou koalescentní filtr na vstupu sušičky. Na výstupu sušičky se doporučuje instalovat prachový filtr pro zachycení prachu ze sušidla, který by mohl unikat do rozvodů stlačeného vzduchu.
Standardní referenční podmínky sušiček se studenou regenerací
- Spotřeba regeneračního vzduchu: 7/15% jmenovitého průtoku
- Pracovní tlak: 7 bar, (max. 10 bar)
- Rosný bod při tlaku 7 bar: -40 °C
- Vstupní teplota vzduchu: 35 °C (max 50°C)
- Pracovní / regenerační cyklus: 5/5 min
- Napájení 230V/50Hz
Volitelné možnosti
- Nestandardní napětí: všechny modely s 230V/60Hz nebo 115V/60Hz.
- Připojení: všechny modely s připojením NPT.

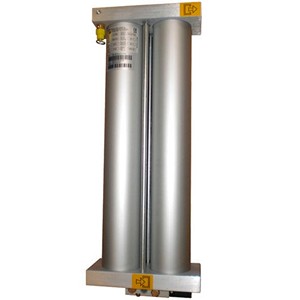

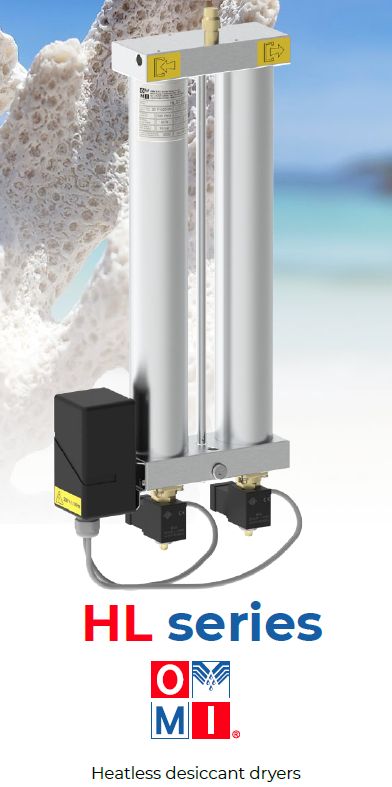

Typ HL pro 1,8 - 11 m3/h
Nejmenší řada sušiček pro velmi malé množství stlačeného vzduchu
Volitelné možnosti
- Box: pro modely HL R012, HL S012 a HL 0030
| Typ | Průtok m3/h | Max. tlak | BSP | Data |
|---|---|---|---|---|
| HL 0003 | 1,8 | 10 | 1/4" | |
| HL S012 | 7 | 10 | 1/4" | |
| HL R012 | 7 | 10 | 1/4" | |
| HL 0030 | 11 | 10 | 3/8" |

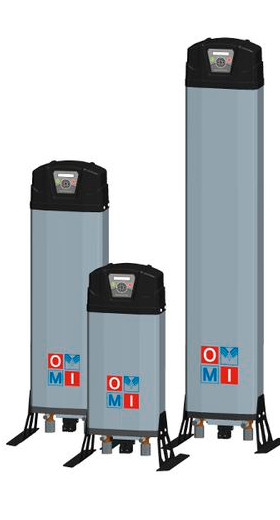

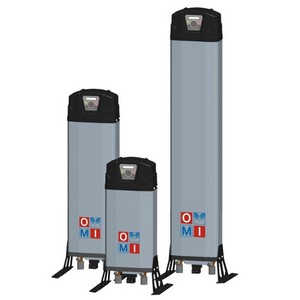

Typ KDD
Nová řada adsorpčních sušiček se vyznačují mimořádným snížením velikosti a hmotnosti, snadnou montáží a díky nové hliníkové konstrukci navíc zaručuje vynikající odolnost vůči korozi. Řídící systém byl zjednodušen, při zaručení programovatelnosti pracovních cyklů.
Volitelné možnosti
- EMS - Energy managment system - pro snížení množství regeneračního vzduchu.
- TRB -70°C, třída 1 podle ČSN ISO 8573-1
| Typ | Průtok m3/h | Max. tlak | BSP | Data |
|---|---|---|---|---|
| KDD 40 | 40 | 10 | 1/2" | |
| KDD 80 | 80 | 10 | 1/2" | |
| KDD 120 | 120 | 10 | 1" | |
| KDD 160 | 160 | 10 | 1" |

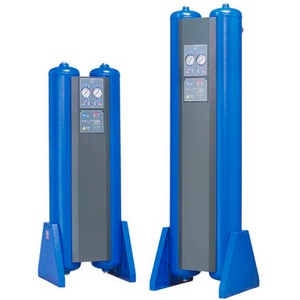

Typ HL 200 - 2000 m3/h
Adsorpční sušičky standardní velikosti pro všeobecné potřeby kvalitního stlačeného vzduchu
| Typ | Průtok m3/h | Max. p | BSP | Data |
|---|---|---|---|---|
| HL 0200 | 200 | 10 | 1" | |
| HL 0400 | 400 | 10 | 1 1/2" | |
| HL 0480 | 480 | 10 | 1 1/2" | |
| HL 0750 | 750 | 10 | 2" | |
| HL 0900 | 900 | 10 | 2" | |
| HL 1200 | 1200 | 10 | 2 1/2" | |
| HL 1500 | 1500 | 10 | 2 1/2" | |
| HL 2000 | 2000 | 10 | 2 1/2" |
Typ HU, -70°C
Adsorpční sušička HU je určena pro speciální aplikace s potřebou vysoce kvalitního stlačeného vzduchu s rosným bodem -70°C, odpovídajícím třídě 1 podle podle ČSN ISO 8573-1.
Volitelné možnosti
- Box na typ HU 0030
| Typ | Průtok m3/h | Max. p | BSP | Data |
|---|---|---|---|---|
| HU 0030 | 7 | 10 | 3/8" | |
| HU 0200 | 150 | 10 | 1" | |
| HU 0400 | 300 | 10 | 1 1/2" | |
| HU 0480 | 360 | 10 | 1 1/2" | |
| HU 0750 | 560 | 10 | 2" | |
| HU 0900 | 680 | 10 | 2" | |
| HU 1200 | 900 | 10 | 2 1/2" | |
| HU 1500 | 1100 | 10 | 2 1/2" | |
| HU 2000 | 1500 | 10 | 2 1/2" |
Soubory ke stažení
- hl-hu-kdd_catalogue-082dd.pdf [PDF, 1,24 MB]
