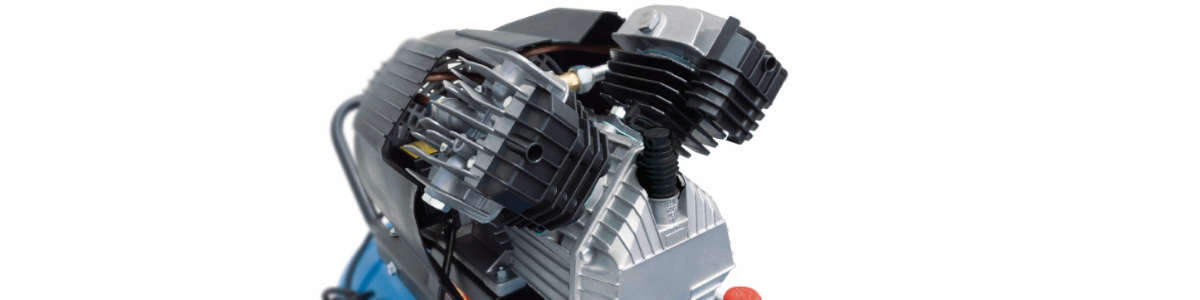

Princip pístového kompresoru

Pístové kompresory jsou nejstarším a nejběžnějším typem kompresoru v průmyslu. Pro stláčení využívá posuvného principu pístu v uzavřeném válci. Jsou k dispozici v různých konfiguracích, včetně jednostupňových, dvoustupňových,třístupňových a čtyřstupňových, olejově mazaných, nebo bezolejových. Jedna z nejběžnějších konfigurací je dvoustupňová konfigurace ve tvaru L s jedním vertikálně postaveným, nízkotlakým válcem a jedním horizontálně postaveným, vysokotlakým válcem.

Funkce pístového kompresoru

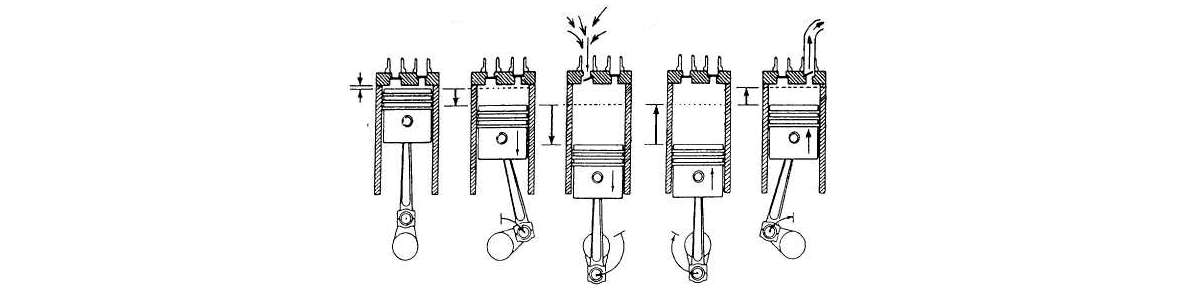

 Ve fázi sací, se píst, řízený klikovou hřídelí, posouvá ve válci směrem dolů. Tím otevírá sací ventil a plyn vstupuje do válce. Ve fázi stláčení se píst pohybuje směrem nahoru, tím uzavírá sací ventil a nastává sltáčení plynu. Po dosažení požadovaného tlaku se otevírá výstupní ventil, kterým se odvádí stlačený vzduch k dalšímu užití.

Princip pístového kompresoru

Výhody pístového kompresoru

+ Pístové kompresory jsou vhodné pro přerušovaný provoz

+ Jednoduchá konstrukce

+ Dobrá manipulace

+ Nenáročný servis

+ Nízká vstupní investice

Nevýhody pístového kompresoru

- Vyšší hlučnost

- Kolísavý výstupní tlak vzduchu

- Při kompresi vznikají pulzace
